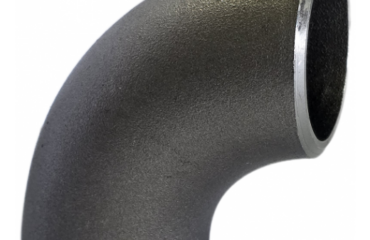

LR SR Коліно з нержавіючої сталі ASTM A815 UNS S31803 / S32205 / S32750

вступ

Фітинги з нержавіючої сталі є важливими компонентами в системах трубопроводів, дозволяє змінювати напрямок потоку рідин або газів. Ці фітинги бувають різних типів, включаючи довгий радіус (LR) і короткий радіус (SR) Лікті, і виготовляються з різних марок нержавіючої сталі, щоб відповідати різним застосуванням і середовищам. Ця стаття присвячена колінним фітингам, виготовленим із дуплексної нержавіючої сталі UNS S31803, S32205, і S32750, відповідає стандартам ASTM A815.

Дуплексні марки нержавіючої сталі

UNS S31803 / S32205

UNS S31803 і S32205 - найпоширеніші дуплексні нержавіючі сталі, пропонуючи збалансоване поєднання аустенітних і феритних властивостей. Ці оцінки забезпечують:

• велика сила: Приблизно вдвічі вище межі текучості аустенітних нержавіючих сталей.
• Хороша міцність: Навіть при низьких температурах.
• Чудова стійкість до корозії: Чудова стійкість до корозійного розтріскування під напругою, кісточки, і щілинна корозія, особливо в середовищах, що містять хлориди.

США S32750

США S32750, також відомий як супер дуплекс, забезпечує ще більшу міцність і стійкість до корозії порівняно зі стандартними дуплексними марками:

• Високий вміст молібдену: Підвищує стійкість до точкової та щілинної корозії.
• Підвищений вміст хрому: Забезпечує відмінну стійкість до окисних середовищ.
• Чудові механічні властивості: Вища міцність порівняно з S31803 і S32205.

Стандарт ASTM A815

ASTM A815 є стандартною специфікацією для кованого фериту, Феритні / аустенітні, і арматура для трубопроводів з мартенситної нержавіючої сталі. Цей стандарт охоплює:

• хімічний склад: Вказує необхідні хімічні елементи та їхні відповідні діапазони.
• Механічні Властивості: Визначає необхідні механічні властивості, включаючи міцність на розрив, Плинності, і подовження.
• ВИРОБНИЧИЙ ПРОЦЕС: Окреслює прийнятні виробничі процеси, включаючи гаряче формування, холодне формування, і зварювання.
• Вимоги до тестування: Включає вимоги до неруйнівного контролю, такі як ультразвукове та рентгенографічне дослідження, а також випробування тиском.

Види колінних фітингів

Long Radius (LR) ЛІКОТЬ

• Опис: Радіус осьової лінії дорівнює 1.5 помножити на номінальний діаметр труби.
• Додатка: Використовується в системах, де плавний потік і знижений перепад тиску є критичними.
• Переваги: Забезпечує поступову зміну напрямку, мінімізація турбулентності та ерозії.

короткий радіус (SR) ЛІКОТЬ

• Опис: Радіус осьової лінії дорівнює номінальному діаметру труби.
• Додатка: Використовується у вузьких місцях, де необхідна компактна установка.
• Переваги: Ідеально підходить для застосувань з обмеженим простором, але може спричинити більші перепади тиску та турбулентність порівняно з колінами LR.

Додатка

Колінчасті фітинги виготовлені з UNS S31803, S32205, і S32750 широко використовуються в таких галузях промисловості, як:

• нафтогазовий: Офшорні платформи, НПЗ, і трубопроводи.
• Хімічна обробка: Робота з агресивними хімікатами та агресивними середовищами.
• морський: Суднобудування та морське застосування, що вимагає високої стійкості до корозії.
• Целюлоза і папір: Обладнання піддається впливу агресивних хімікатів і високих температур.

Переваги дуплексних колінних фітингів з нержавіючої сталі

1. велика сила: Забезпечує чудові механічні властивості, зменшення потреби в більш товстих стінах.
2. Чудова стійкість до корозії: Ефективний у суворих умовах, в тому числі з високим вмістом хлоридів.
3. економічно ефективним: Довший термін служби та менші витрати на технічне обслуговування порівняно з традиційними аустенітними нержавіючими сталями.
4. Універсальність: Завдяки своїм збалансованим властивостям підходить для широкого спектру застосувань.

виробничі процеси

Гаряче формування

Гаряче формування передбачає нагрівання дуплексної нержавіючої сталі до високої температури перед тим, як надати їй бажаної форми коліна.. Цей процес покращує пластичність матеріалу та знижує ризик розтріскування. Ключові кроки включають:

1. опалення: Матеріал нагрівають до температурного діапазону 950-1150°С.
2. Формування: Нагрітий матеріал згинається або формується в бажану форму ліктя.
3. Охолодження: Сформований лікоть охолоджують, часто в контрольованому середовищі, щоб зберегти властивості матеріалу.

холодне формування

Холодне формування виконується при кімнатній температурі або близько до неї і зазвичай використовується для менших і тонших фітингів. Це включає:

1. Формування: Матеріал механічно згинається або має форму ліктя.
2. Зняття стресу: Сформовані коліна можуть пройти термічну обробку для зняття внутрішніх напруг, викликаних холодним формуванням.

Зварювання

Зварювання зазвичай використовується для з’єднання секцій з нержавіючої сталі для створення колінних фітингів. Дуплексна нержавіюча сталь потребує особливої ​​уваги під час зварювання, щоб запобігти фазовому дисбалансу та забезпечити стійкість до корозії. Техніки включають:

1. Підготовка: Очищення та підготовка зварних поверхонь.
2. Зварювання: Використання відповідних методів зварювання, таких як TIG (Інертний газ вольфрам) або MIG (Інертний газ металу).
3. Обробка після зварювання: Термічна обробка або травлення для відновлення стійкості до корозії та механічних властивостей.

Гарантія якості та тестування

Неруйнівний контроль (НК)

Неруйнівний контроль забезпечує цілісність і якість колінних фітингів, не пошкоджуючи їх. Загальні методи НК включають:

1. Ультразвуковий контроль: Використовує високочастотні звукові хвилі для виявлення внутрішніх дефектів.
2. Радіографічне тестування: Використовує рентгенівське або гамма-промені для виявлення внутрішніх дефектів.
3. капілярний тестування: Наносить барвник на поверхню для виявлення тріщин та інших дефектів поверхні.

Випробування тиском

Випробування під тиском перевіряють колінчасті фітинги’ здатність витримувати робочий тиск. Це передбачає:

1. Гідростатичні випробування: Наповніть фітинг водою та створіть у ньому тиск, щоб перевірити герметичність і міцність.
2. Пневматичне випробування: Використання повітря або газу для створення тиску у фітингу, часто при нижчому тиску, ніж гідростатичні випробування.

Сертифікація

Сертифікована відповідність таким стандартам, як ASTM A815, має вирішальне значення. Сертифікати зазвичай включають:

1. Звіти про випробування матеріалів (ССО): Документування хімічного складу та механічних властивостей.
2. Сертифікати відповідності: Підтвердження дотримання відповідних стандартів і специфікацій.

Майбутній розвиток

Передові матеріальні технології

1. Покращені сплави: Поточні дослідження спрямовані на розробку нових дуплексних сплавів з нержавіючої сталі з підвищеною міцністю, стійкість до корозії, і працездатність.
2. Нанотехнології: Включення наночастинок для покращення механічних і корозійних властивостей.

Стале виробництво

1. Переробка: Збільшення використання перероблених матеріалів у виробництві колінних фітингів для зменшення впливу на навколишнє середовище.
2. Енергоефективні процеси: Розробка більш енергоефективних методів формування та зварювання.

Розумне виробництво

1. автоматизація: Впровадження передової автоматизації та роботизації для підвищення точності та ефективності виробничого процесу.
2. Цифрові близнюки: Використання технології цифрового близнюка для моніторингу в реальному часі та оптимізації виробничих процесів.

Висновок

Фітинги з нержавіючої сталі LR і SR виготовлені з дуплексної нержавіючої сталі UNS S31803, S32205, і S32750 пропонують надійне рішення для різних промислових застосувань. Відповідність стандартам ASTM A815 гарантує, що ці фітинги відповідають суворим вимогам якість, Продуктивність, і надійність. Для використання в нафті та газі, Хімічна обробка, морський, або інші галузі, ці фітинги забезпечують необхідну міцність, стійкість до корозії, і довговічність.
